仔细的讨论一下力士乐A10V DR控制泵在液压系统中的变量情况

2015-01-21 来源：分类：液压·系统阅读()

简介：液压原理如图所示：液压泵为力士乐A10V DR恒压变量泵排量45ml/r 电机转数1470r/min，则泵全排量输出时系统最大流量为66.2L/min 恒压变量泵2的压力调定为20MPa，安全阀1的安全压力为23MPa。油缸的缸径为320mm ...

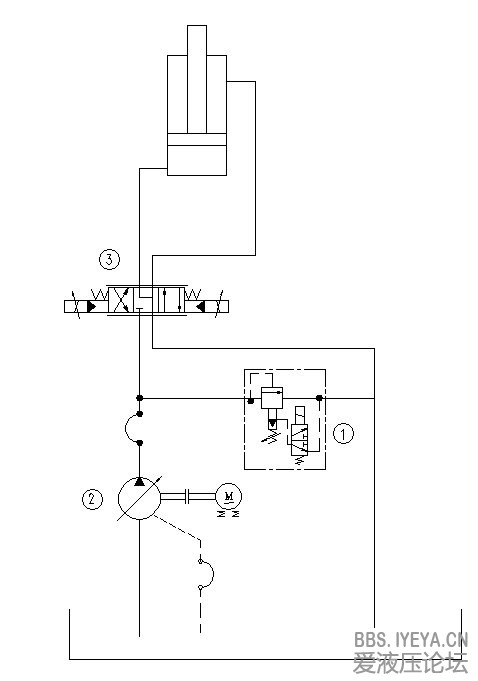

液压原理如图所示：
液压泵为力士乐A10V DR恒压变量泵排量45ml/r 电机转数1470r/min，则泵全排量输出时系统最大流量为66.2L/min
恒压变量泵2的压力调定为20MPa，安全阀1的安全压力为23MPa。
油缸的缸径为320mm
问：当油缸速度为0.5m/min，受力折合压力为15MPa时，系统压力和流量各是多少呢？
我一直以来都认为，系统压力应该为15MPa，系统流量为40.2L/min。即系统压力取决于负载，系统流量取决于油缸速度。因为这个系统是变量系统，没有其他的溢流情况。
但是看论坛中的其他帖子提到了压力起变点的概念，意思是当系统压力没有到调定的20MPa的时候，泵是不会变量而是全排量输出的。我就比较迷惑了。
所以想请问一下大家，到底系统压力和流量应该是多少？

液压回路
